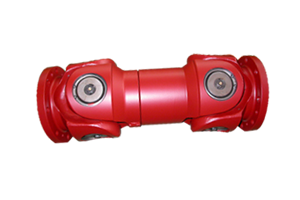

SWCD-短型十字轴式万向联轴器

型号数值 design data 项目item	SWCD 215	SWCD 250	SWCD 285	SWCD 315	SWCD 350
L	415	495	545	600	688
LV	40	40	40	40	55
m(kg)	60	98	120	169	256
Tn（kN.m）	25	35.5	40	63	90
Tf（kN.m）	12.5	18	20	31.5	45
β(°)	5	5	5	5	5
D	215	225	250	285	315
Df	275	305	348	360	405
D1	248	275	314	328	370
D2(H9)	140	140	175	175	220
D3	114	140	152	168	194
Lm	68	80	90	100	108
K	15	15	18	18	22
t	4.2	5.2	6.2	6.2	6.8
n	10	10	10	10	10
d	15	17	19	19	21

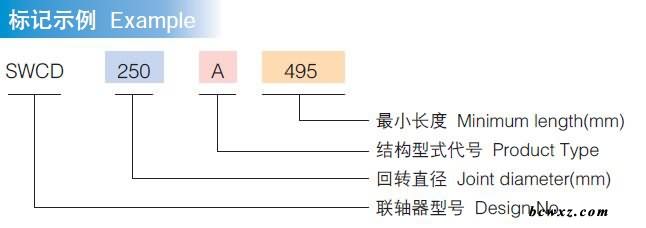

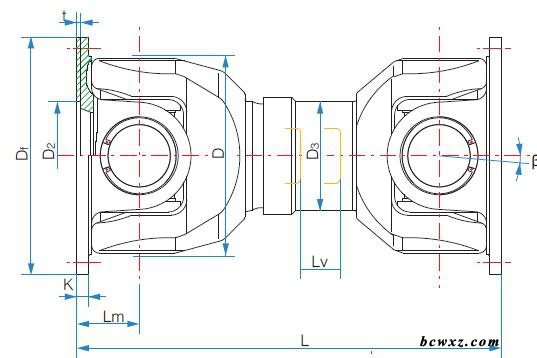

1. 上表中各代号含义如下:
L 一标准长度，对可伸缩型而言，长度L系缩短状态下的最小长度；
LV 一伸长量；
m 一质量；
Tn 一公称转矩；
Tf 一疲劳转矩，即在交变负荷作用下按疲劳强度确定的许用转矩；
β一最大轴线折角。
2．上表中未注明计量单位者按毫米计；
3．用户需要改变标准长度、伸缩量和法兰型式尺寸时，请和我厂商定。
